RAYMARINE

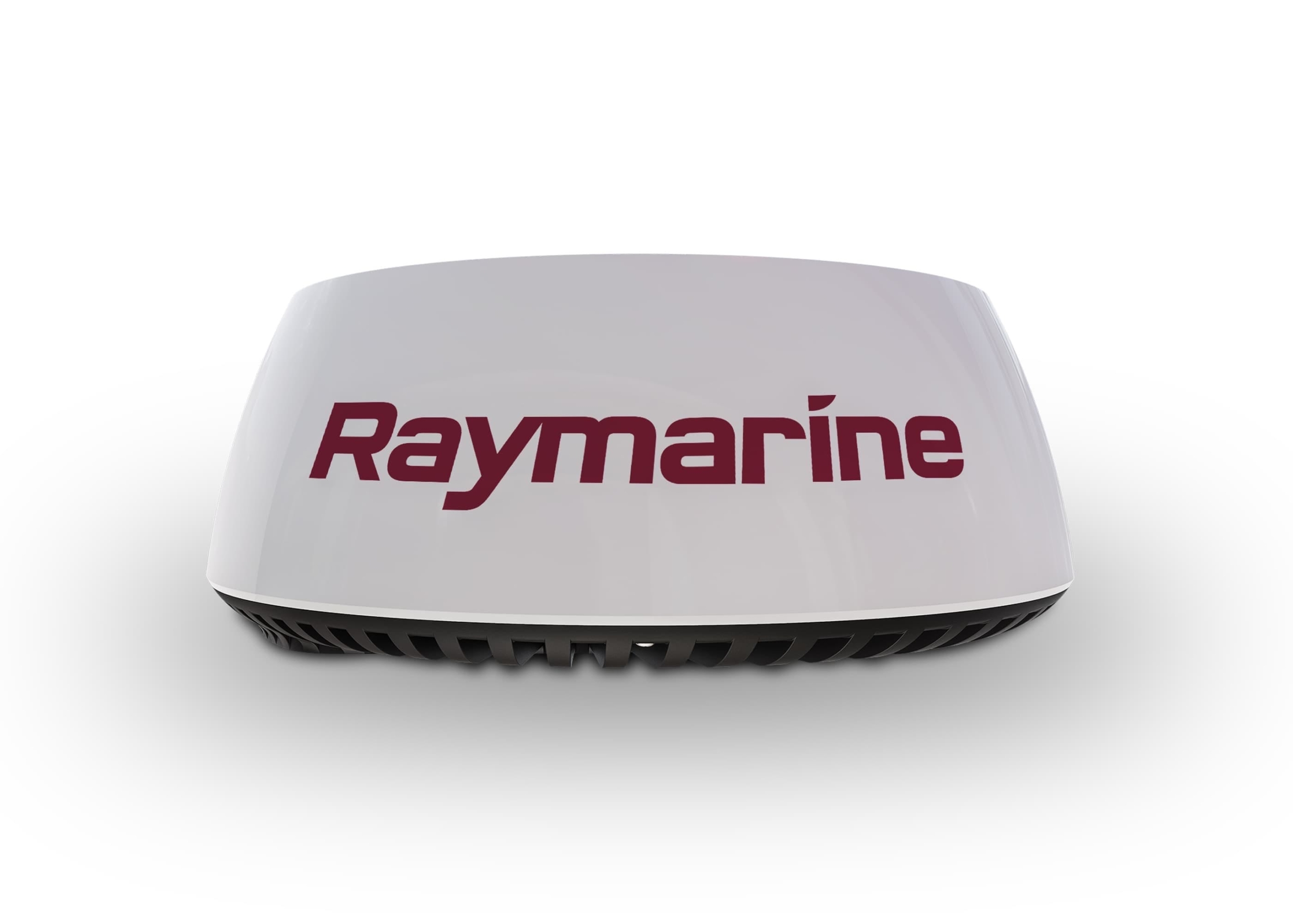

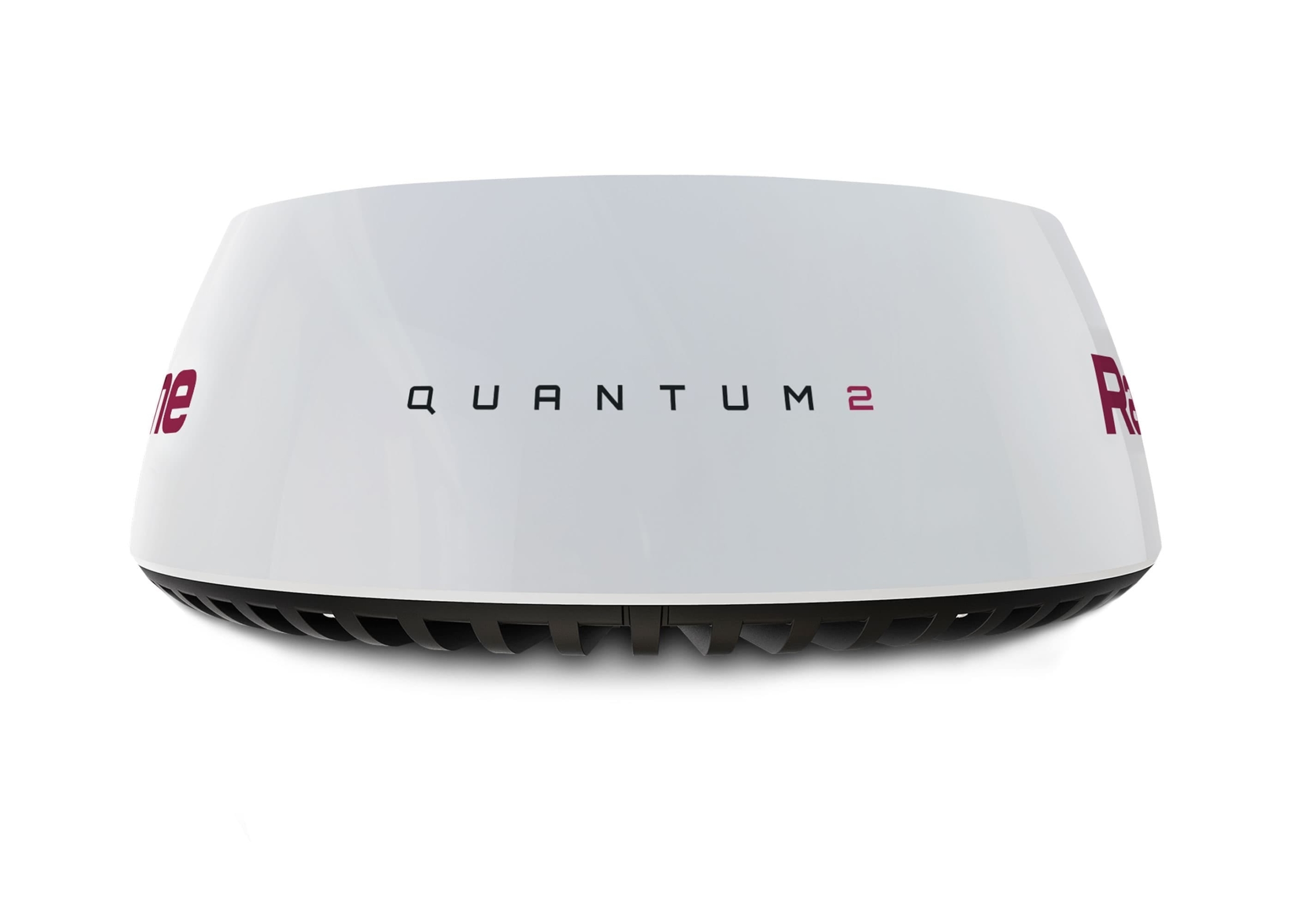

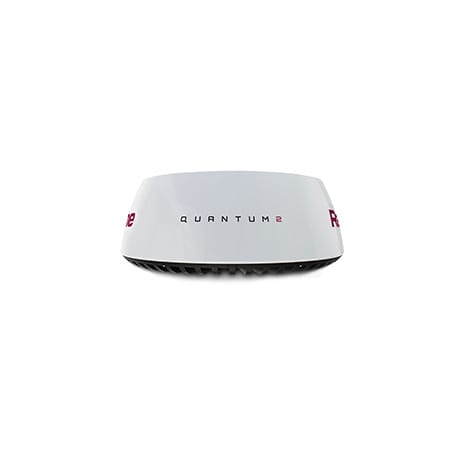

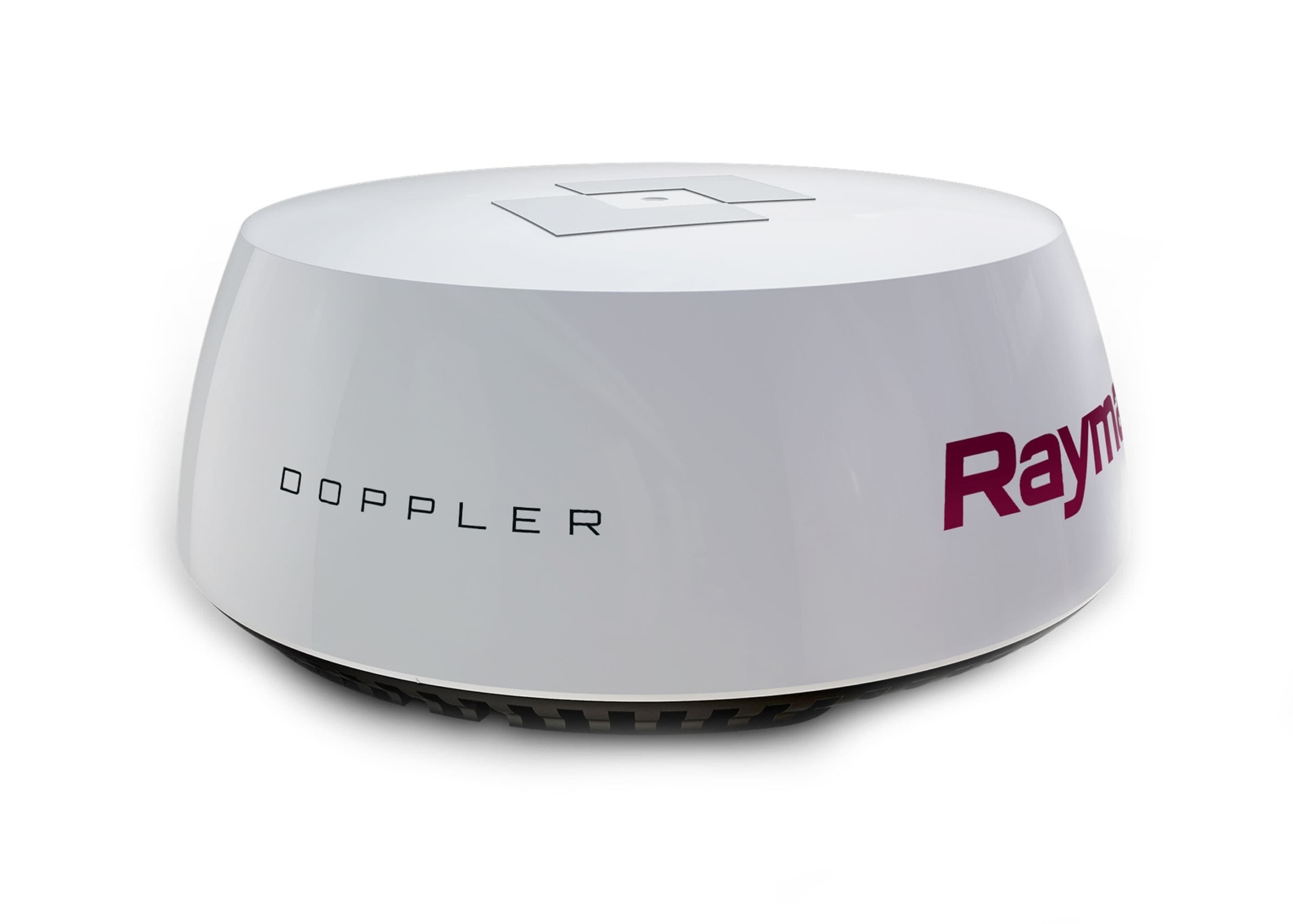

Doppler-Radar QUANTUM 2 Q24D / 15m Strom- und Datenkabel
Raymarine Radarantenne QUANTUM, by FLIR, ist die nächste Generation von Marine-Radarantennen mit CHIRP Technologie. Lieferung inklusive 15 m Strom- und Datenkabel.
• Die Doppler-Anzeige für bewegliche Ziele ermöglicht auf einen Blick eine hervorragende Situationseinschätzung
• Vollautomatische ARPA-Zielverfolgung zusammen mit manuellem MARPA-Modus
• Justierbarer True-Trails-Zielverlauf zeigt den Bewegungsverlauf von beweglichen Kontakten
• CHIRP-Pulskompression erkennt Kontakte in einem Abstand von nur 18 Fuß bei Navigation mit Null-Sichtbarkeit
• 24-Meilen-Reichweite zur frühzeitigen Erkennung von Verkehr, Navigationshilfen, Landfall und Wetter
• Sofortiges Erkennen – QUANTUM startet und ist innerhalb von Sekunden funktionsbereit
• Hervorragende Interferenzunterdrückung eliminiert das Geräusch von anderen Radargeräten
• Vereinfachte Installation mit Wi-Fi
• Einfaches Aufrüsten – QUANTUM 2 passt an das gleiche Schraubensystem wie andere Radarantennen von Raymarine
• Leicht und einfach zu installieren – QUANTUM wiegt bis zu 50 % weniger als vergleichbare Magnetron-Radare
• Sichere Emissionen – QUANTUM kann überall an Bord montiert werden
• Geringer Stromverbrauch für längere Akkulaufzeit bei gesetzten Segeln

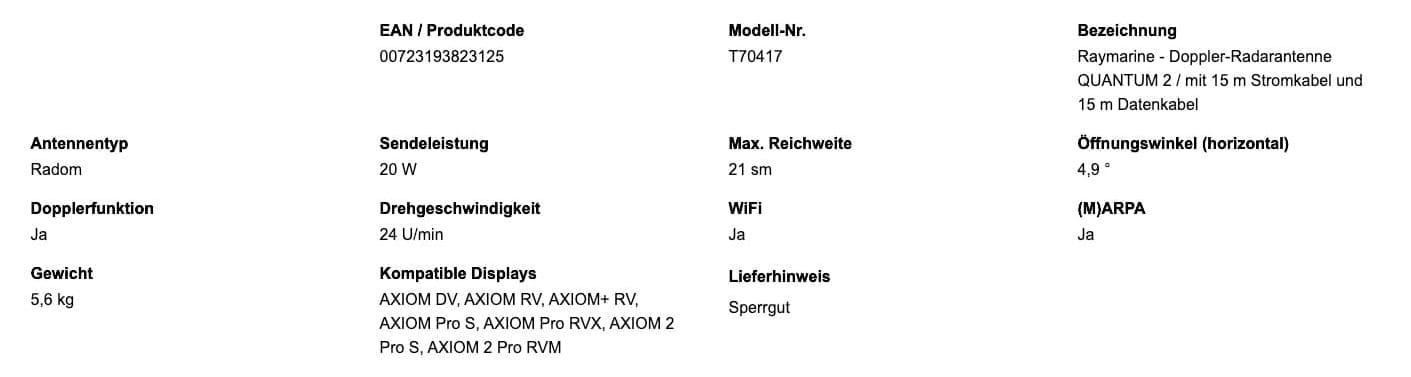

Technische Daten
Bordspannung:
Entweder 12 V oder 24 V DC
Nominal Minimum: 10,8 V DC
Maximal: 31,2 V DC
Stromverbrauch:
Sendemodus (maximal): 17 W
Standby-Modus: 7 W
Schlafmodus (gilt nur für Radargeräte über Wi-Fi): 2 W
Wasserdichtigkeit:
IPX6
Betriebstemperaturbereich:
-10 °C bis +55 °C
Lagertemperaturbereich:
-25 °C bis +70 °C
Luftfeuchte:
Bis zu 95 % bei 35 °C
Maximale Windgeschwindigkeit:
100 kn
Abmessungen:
Durchmesser x Höhe
541,0 mm x 209,5 mm
Gewicht:
5,6 kg
Sender
Typ:
X-Band-Solid-State-Sender mit Pulskompressionstechnologie
Sendefrequenz:
9354 MHz bis 9446 MHz
Höchstleistung:
20 W
Duplexer:
Zirkulator
Pulsbreite (3 dB):
4 ns bis 14,7
Chirp-Längen:
40 ns
Pulswiederholfrequenz:
2083 Hz
Chirp-Bandbreite:
Bis zu 32 MHz
Standby-Modus Scanner-Rotation – AUS
Scanner-Sendung – AUS
Wi-Fi-Verbindung – AN
Typ: Patch-Array
Öffnungswinkel (nominal): Horizontal: 4,9° | Vertikal: 20°
Polarisation Horizontal
Drehgeschwindigkeit 24 U/min nominal
Doppler
Zielverfolgung:
Verfolgung von 10 simultanen MARPA- und / oder ARPA-Zielen (mit Doppler-gestütztem ARPA)
Zielfilterung:
True-Motion-Modus identifiziert nur die Objekte, die sich relativ zum Schiff bewegen
Kompatibilität
